1-фазный/3-фазный 200–240 В, 3-фазный 340–460 В
Вход 1-фазного постоянного тока 200~400 В, вход 1-фазного постоянного тока 250~900 В
0,4 кВт~110 кВт
Поддержка модуля GPRS
Расширенный алгоритм MPPT
Модуль повышения мощности
Автоматическое переключение между фотоэлектрическими и сетевыми входами

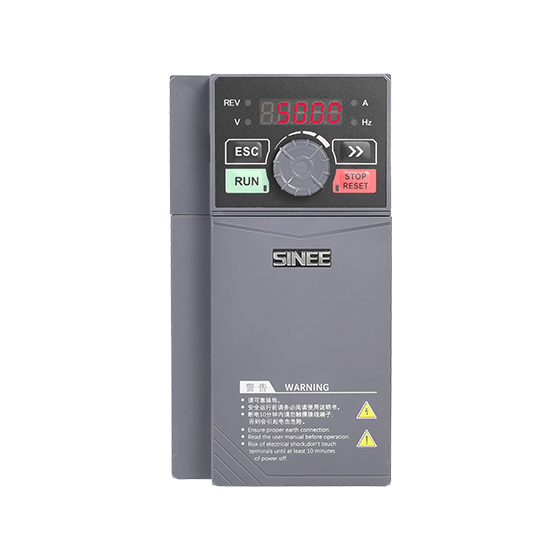

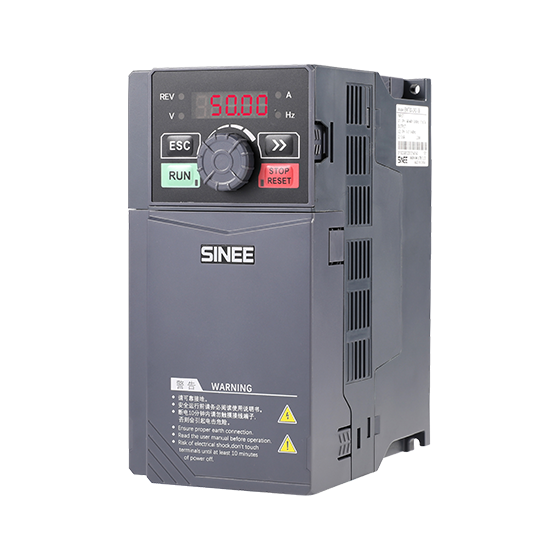

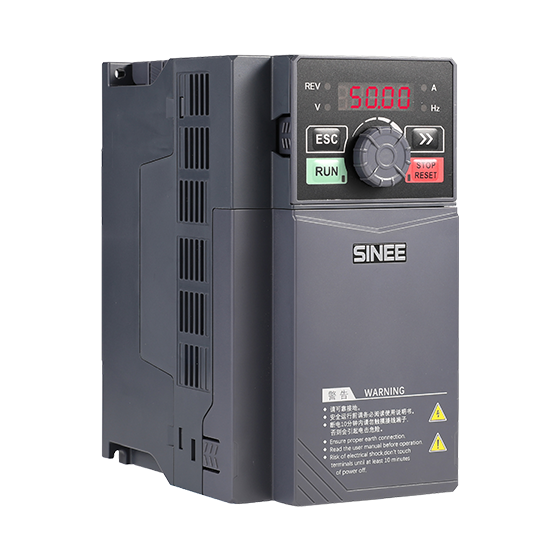

Инвертор солнечного насоса серии EM730-PV
Широкий диапазон напряжения/мощности
Поддерживает однофазный/трехфазный водяной насос 200–240 В, трехфазный водяной насос 340–460 В; мощность от 0,4 кВт~110 кВт
Множественные меры защиты
Защита от нехватки воды в источнике воды, защита от сухого хода/недогрузки водяного насоса (защита от сухого хода), полная защита резервуара,
защита от слабого сна и пробуждения/низкого входного напряжения, защита от перегрузки при остановке водяного насоса
Расширенный алгоритм MPPT
Эффективность отслеживания солнечной энергии до 99%
Поддержка модуля GPRS
Поддерживает дополнительный модуль GPRS, позволяющий удаленный мониторинг через компьютер или мобильное приложение.
Модуль повышения мощности
Модели мощностью 4 кВт и ниже оснащены дополнительными повышающими модулями для удовлетворения требований к работе при низком напряжении,
экономии солнечных батарей и снижения затрат.
Автоматическое переключение между фотоэлектрическими и сетевыми входами
Вся серия может свободно переключаться между фотоэлектрическим входом и входом сети, что обеспечивает 24 часа работы без обслуживания.
Принцип работы
Сценарии применения
Элемент | Спецификация | |
Источник питания | Номинальное напряжение источника питания | 2B：MPPT диапазон 200~400 В постоянного тока; однофазный/трехфазный переменный ток 200 В-10%～240 В+10%; 50/60 Гц 3/3B：MPPT диапазон 250~900 В постоянного тока; трехфазный переменный ток 340 В-10%～460 В+10%; 50/60 Гц |
Выход | Максимальное выходное напряжение | Максимальное выходное напряжение равно входному напряжению питания. |
Номинальный выходной ток | Непрерывный выходной ток 100% номинального | |
Максимальный ток перегрузки | 150% номинального тока 60 с 120% номинального тока 60 с | |
Основные функции управления | Режим движения | Управление V/F (VVF); векторное управление без датчика скорости (SVC) |
Режим ввода | Вход частоты (скорости), вход крутящего момента | |
Режим управления запуском и остановкой | Клавиатура, терминал управления (двухпроводное управление и трехпроводное управление), связь | |
Диапазон регулирования частоты | 0,00~600,00 Гц/0,0~3000,0 Гц | |
Разрешение входной частоты | Цифровой вход: 0,01 Гц/0,1 Гц Аналоговый вход: 0,1% от максимальной частоты | |
Диапазон регулирования скорости | 1:50 (ВВФ), 1:200 (СВК) | |
Точность контроля скорости | Номинальная синхронная скорость ± 0,2% | |
Время ускорения и замедления | 0,01 с до 600,00 с / 0,1 с до 6000,0 с / 1 с до 60000 с | |
Характеристики напряжения/частоты | Номинальное выходное напряжение: от 20% до 100%, регулируемое Опорная частота: от 1 Гц до 600 Гц/3000 Гц | |
Увеличение крутящего момента | Фиксированная кривая усиления крутящего момента Допускается любая кривая V/F. | |
Пусковой крутящий момент | 150%/1Гц (VVF) 150%/0,25Гц (SVC) | |
Точность контроля крутящего момента | ±8% номинального крутящего момента (SVC) | |
Саморегулировка выходного напряжения | При изменении входного напряжения выходное напряжение практически не меняется. | |
Автоматическое ограничение тока | Выходной ток автоматически ограничивается, чтобы избежать частых срабатываний защиты от перегрузки по току. | |
Торможение постоянным током | Частота торможения: от 0,01 до максимальной частоты Время торможения: 0～30 с Ток торможения: от 0% до 150% номинального тока | |
Источник входного сигнала | Связь, многоскоростная, аналоговая и т.д. | |
Функция ввода и вывода | Источник питания эталонный | 10В/20мА |
Мощность управления терминалом | 24В/100мА | |
Цифровой входной терминал | 5-канальный цифровой многофункциональный вход: X1~X5 X5 может использоваться как высокоскоростной импульсный вход (макс. 100 кГц). | |
Аналоговый входной терминал | 2-канальные аналоговые входы: Один (AI1) источник напряжения: вход от -10 до 10 В; Один канал (AI2): входное напряжение от 0 до 10 В или входной ток от 0 до 20 мА опционально; | |
Цифровой выходной терминал | Многофункциональный выход одного открытого коллектора и одного реле Максимальный выходной ток коллектора: 50 мА; Мощность контактов реле: 250 В переменного тока/3 А или 30 В постоянного тока/1 А, EA-EC: нормально открытый; EB-EC: нормально закрытый | |
Аналоговый выходной терминал | Один многофункциональный аналоговый выходной терминал M1: многофункциональный аналоговый выходной терминал 0-10 В/0-20 мА | |
Клавиатура | Светодиодный дисплей | Светодиодная цифровая трубка отображает необходимую информацию об инверторе. |
Защита | Защитная функция | Короткое замыкание, перегрузка по току, перенапряжение, пониженное напряжение, потеря фазы, перегрузка, перегрев, потеря нагрузки, внешняя защита, защита от нехватки воды в источнике водоснабжения, защита от сухого хода/недогрузки водяного насоса (защита от сухого хода), защита от заполнения резервуара, защита от слабого сна и пробуждения/низкого входного напряжения, защита от перегрузки при остановке водяного насоса и т. д. |
Условия использования | Расположение | В помещении, на высоте менее 1 км, без пыли, едких газов и прямого солнечного света. При высоте более 1 км номинал снижается на 1% на каждые 100 м. Максимально допустимая высота составляет 3 км. |
Применимая среда | -10℃ до +50℃, 5% до 95% относительной влажности (без конденсации). Если температура окружающей среды превышает 50°C, необходимо снизить номинал на 3% на каждый 1°C повышения температуры. Максимально допустимая температура окружающей среды составляет 60°C. | |
Вибрация | Менее 0,5 г | |
Среда хранения | -40℃～+70℃ | |
Метод установки | Настенный или встраиваемый в шкаф | |
Уровни защиты | IP20/IP21 (с пластиковой перегородкой) | |
Метод охлаждения | Принудительное воздушное охлаждение | |
Номинальное напряжение питания | Модель | Применимая мощность двигателя (кВт) | Номинальный выходной ток (А) |
Однофазный выход Однофазный/трехфазный переменный ток 200~240 В вход/ Однофазный постоянный ток 200~400 В вход | EM730-0R4-2B-PVO | 0.4 | 4.8 |
EM730-0R7-2B-PVO | 0.75 | 8.0 | |
EM730-1R5-2B-PVO | 1.5 | 10 | |
EM730-2R2-2B-PVO | 2.2 | 17 | |
EM730-4R0-2B-PVO | 4.0 | 32 | |
Однофазный/трехфазный переменный ток 200~240 В вход/ Однофазный постоянный ток 200~400 В вход | EM730-0R4-2B-PV | 0.4 | 2.8 |
EM730-0R7-2B-PV | 0.75 | 4.8 | |
EM730-1R5-2B-PV | 1.5 | 8 | |
EM730-2R2-2B-PV | 2.2 | 10 | |
Трехфазный переменный ток 340～460 В вход/ Однофазный постоянный ток 250~900 В вход | EM730-0R7-3B-PV | 0.75 | 2.5 |
EM730-1R5-3B-PV | 1.5 | 4.2 | |
EM730-2R2-3B-PV | 2.2 | 5.6 | |
EM730-4R0-3B-PV | 4.0 | 9.4 | |
EM730-5R5-3B-PV | 5.5 | 13 | |
EM730-7R5-3B-PV | 7.5 | 17 | |
EM730-011-3B-PV | 11 | 25 | |
EM730-015-3B-PV | 15 | 32 | |
EM730-018-3B-PV | 18.5 | 38 | |
EM730-022-3B-PV | 22 | 45 | |
EM730-030-3/3B-PV | 30 | 60 | |
EM730-037-3/3B-PV | 37 | 75 | |
EM730-045-3-PV | 45 | 90 | |
EM730-055-3-PV | 55 | 110 | |
EM730-075-3-PV | 75 | 150 | |
EM730-090-3-PV | 90 | 176 | |
EM730-110-3-PV | 110 | 210 |
Технические характеристики | W | W1 | H | H1 | H2 | D | D1 | D2 | d | появление |
EM730-0R4-2B-PV | 75 | 65 | 142 | 132 | 146 | 67 | 152 | 4.5 | a | |
EM730-0R7-2B-PV | ||||||||||
EM730-0R4-2B-PVO | ||||||||||
EM730-1R5-2B-PV | 93 | 82 | 172 | 163 | 136 | 85 | 141 | 4.7 | ||
EM730-0R7-2B-PVO | ||||||||||
EM730-1R5-2B-PVO | ||||||||||
EM730-2R2-2B-PV | ||||||||||
EM730-0R7-3B-PV | 75 | 65 | 142 | 132 | 146 | 67 | 152 | 4.5 | ||
EM730-1R5-3B-PV | ||||||||||
EM730-2R2-3B-PV | 93 | 82 | 172 | 163 | 136 | 85 | 141 | 4.7 | ||
EM730-4R0-3B-PV | ||||||||||
EM730-2R2-2B-PVO | 109 | 98 | 207 | 196 | 154 | 103 | 160 | 5.5 | ||
EM730-5R5-3B-PV | ||||||||||
EM730-7R5-3B-PV | ||||||||||
EM730-4R0-2B-PVO | 136 | 125 | 250 | 240 | 169 | 115 | 174 | 5.5 | ||
EM730-011-3B-PV | ||||||||||
EM730-015-3B-PV | ||||||||||
EM730-018-3B-PV | 190 | 175 | 293 | 280 | 184 | 145 | 189 | 6.5 | ||
EM730-022-3B-PV | ||||||||||
EM730-030-3-PV | 245 | 200 | 454 | 440 | 420 | 205 | 156 | 212 | 7.5 | b |
EM730-030-3B-PV | ||||||||||
EM730-037-3-PV | ||||||||||
EM730-037-3B-PV | ||||||||||
EM730-045-3-PV | 300 | 266 | 524 | 508 | 480 | 229 | 174 | 236 | 9 | |
EM730-055-3-PV | ||||||||||
EM730-075-3-PV | 335 | 286 | 580 | 563 | 536 | 228 | 177 | 235 | 9 | |
EM730-090-3-PV | 335 | 286 | 630 | 608 | 570 | 310 | 247 | 317 | 11 | c |
EM730-110-3-PV |
