• Замкнутый контур
• 3-фазный переменный ток, 340–460 В, 0,75–710 кВт.
• 3-фазный переменный ток, 660–690 В, 18,5–800 кВт.
• Контроль VVF/SVC/FVC
• Цифровые ЖК-дисплеи
• Поддержка функции STO
• Спорт после полудня/утра.
• Замкнутый контур
• 3-фазный переменный ток, 340–460 В, 0,75–710 кВт.
• 3-фазный переменный ток, 660–690 В, 18,5–800 кВт.
• Контроль VVF/SVC/FVC
• Цифровые ЖК-дисплеи
• Поддержка функции STO
• Спорт после полудня/утра.

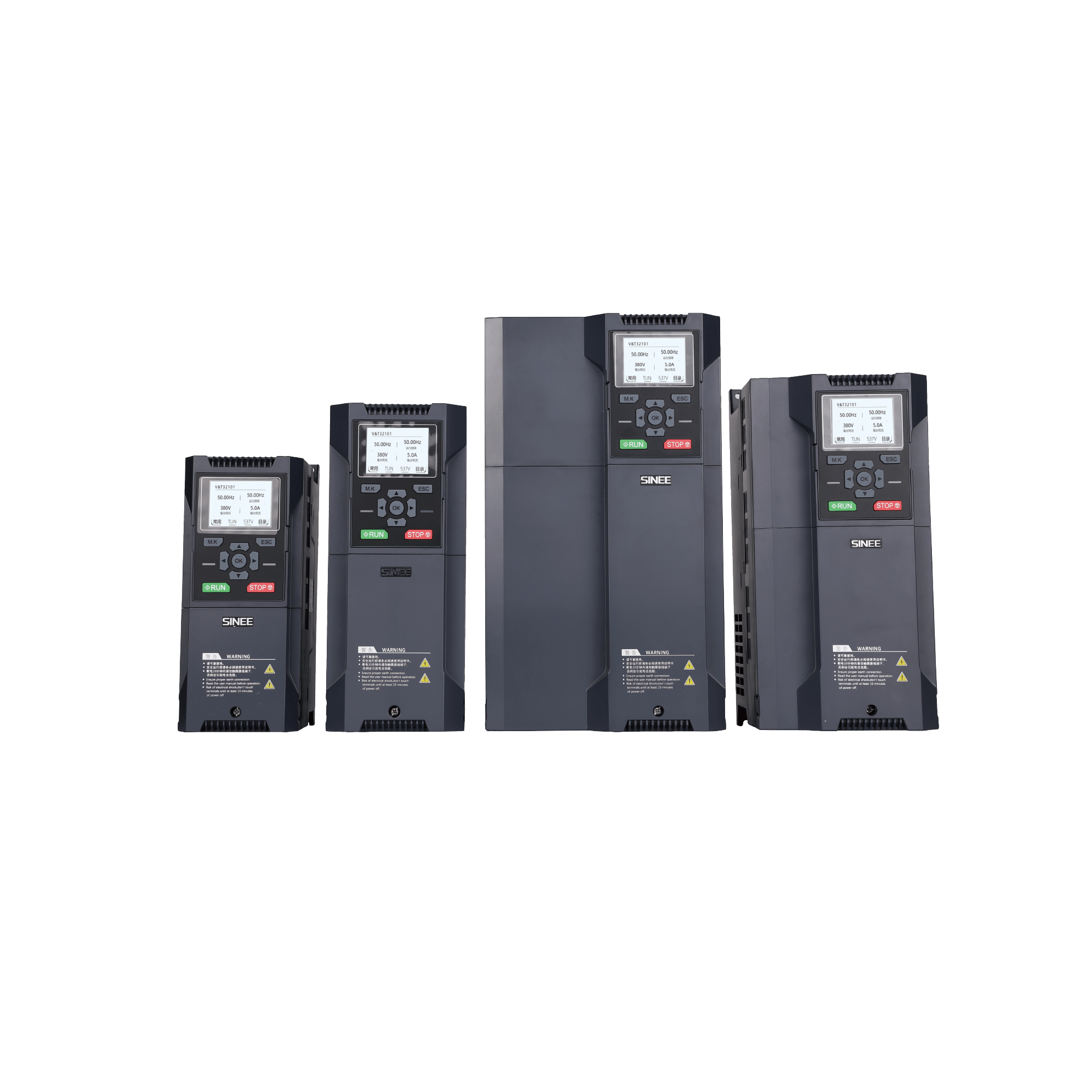

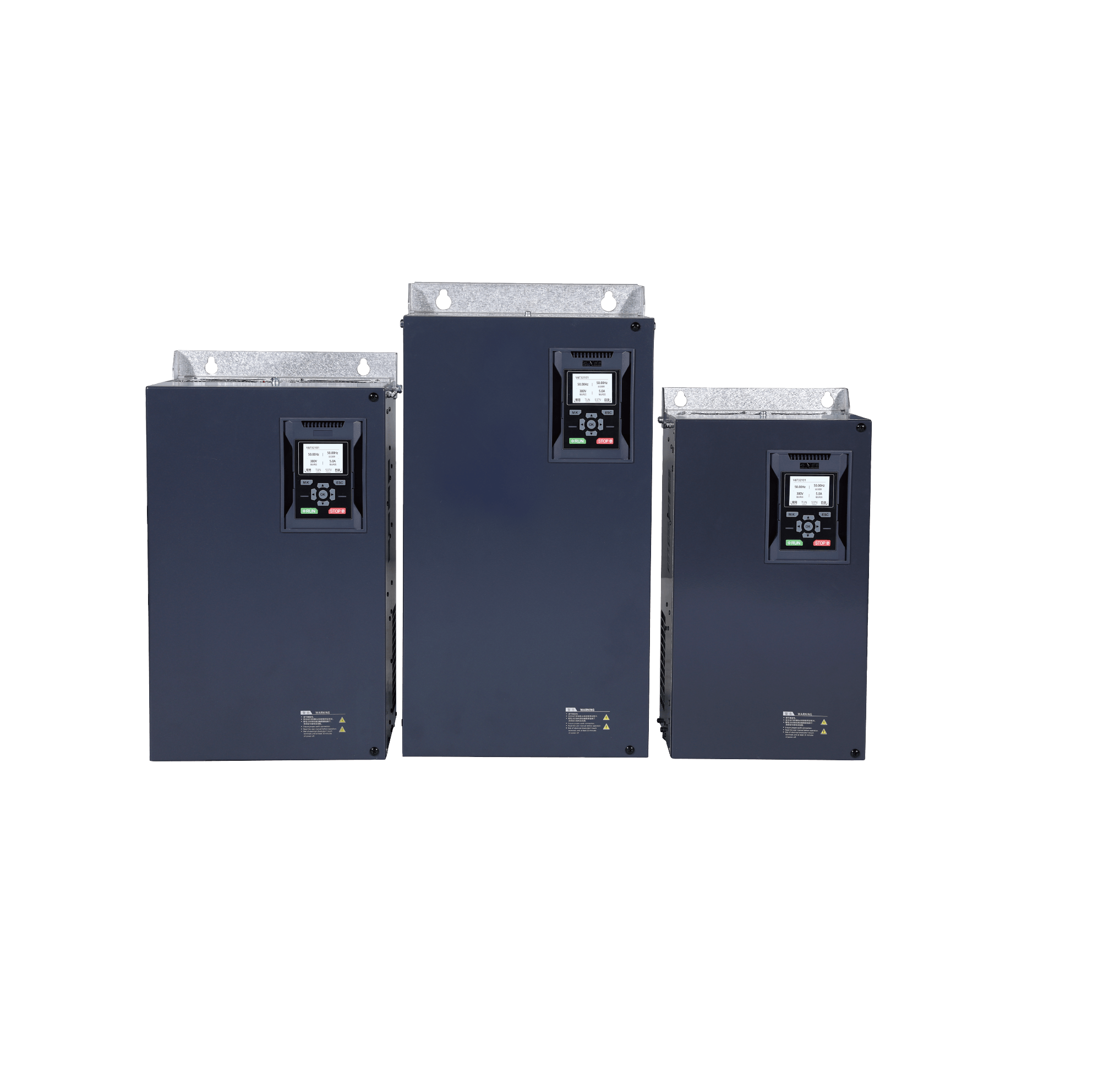

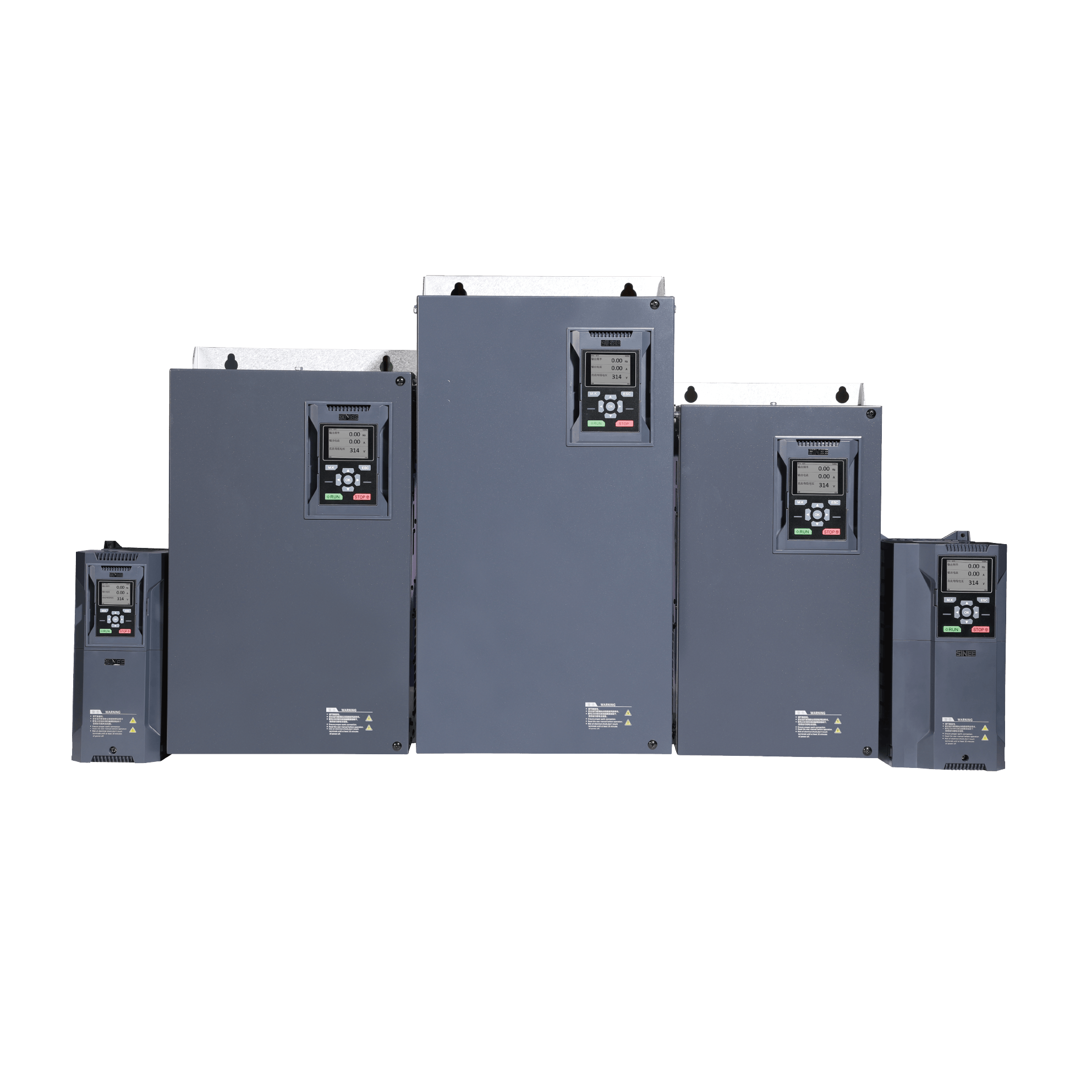

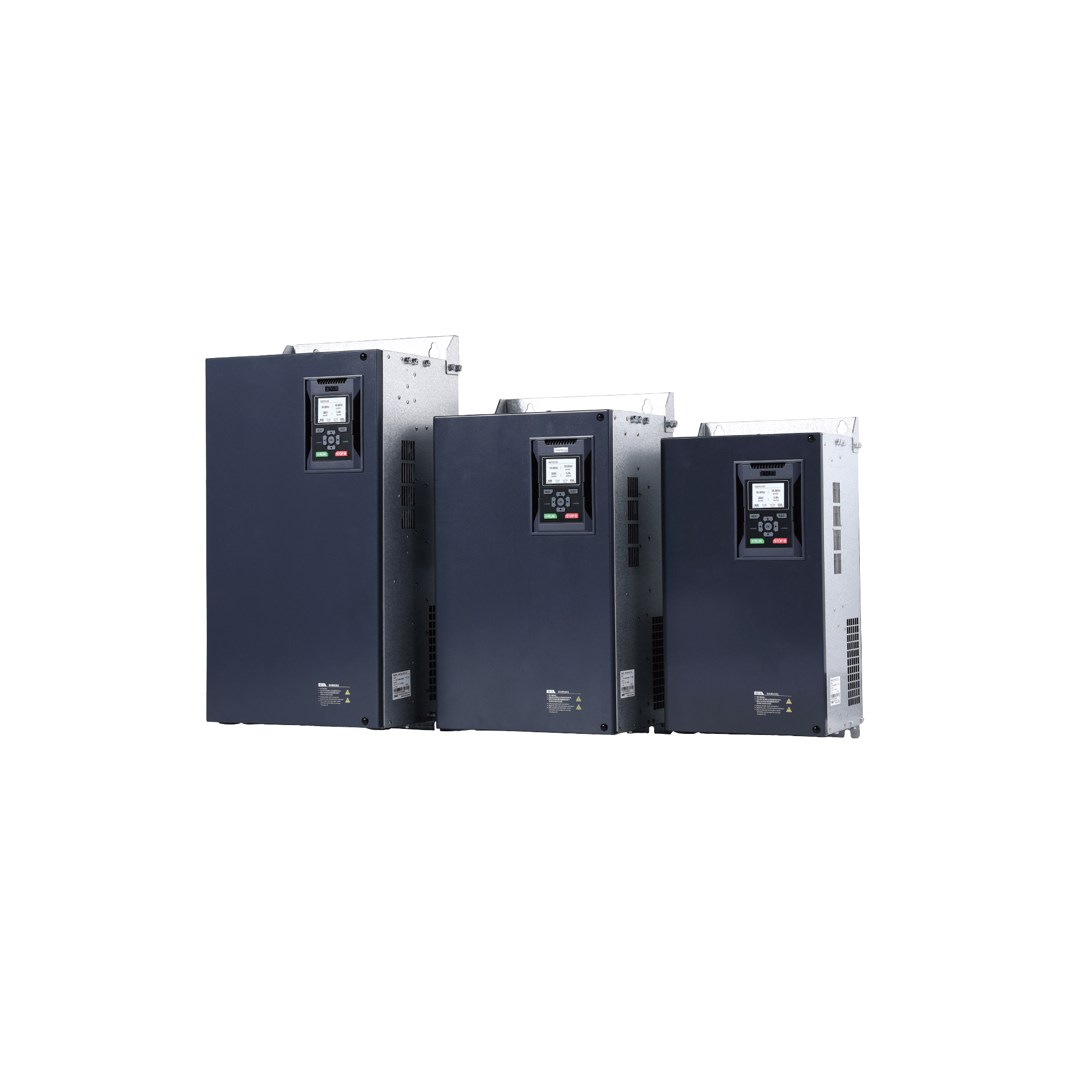

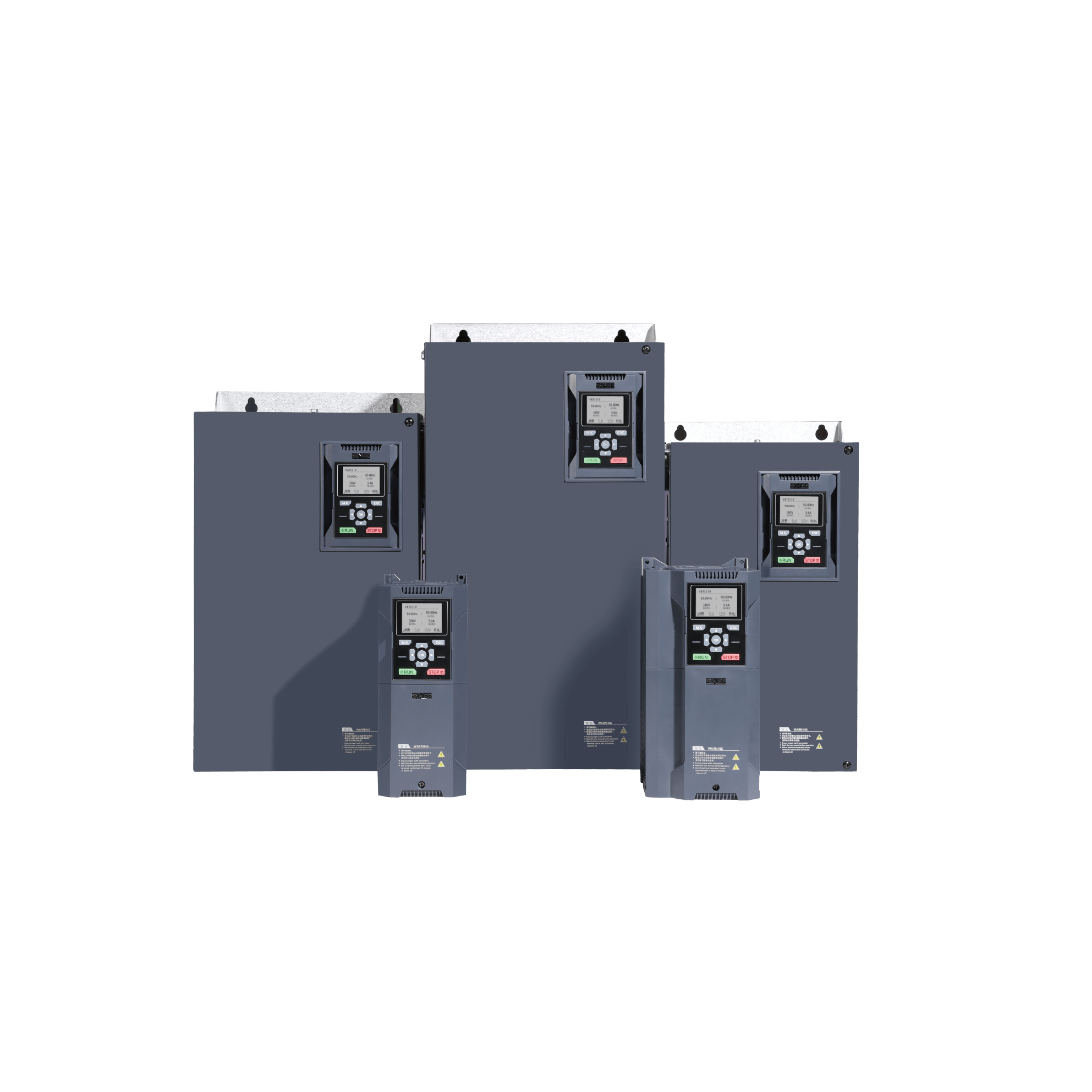

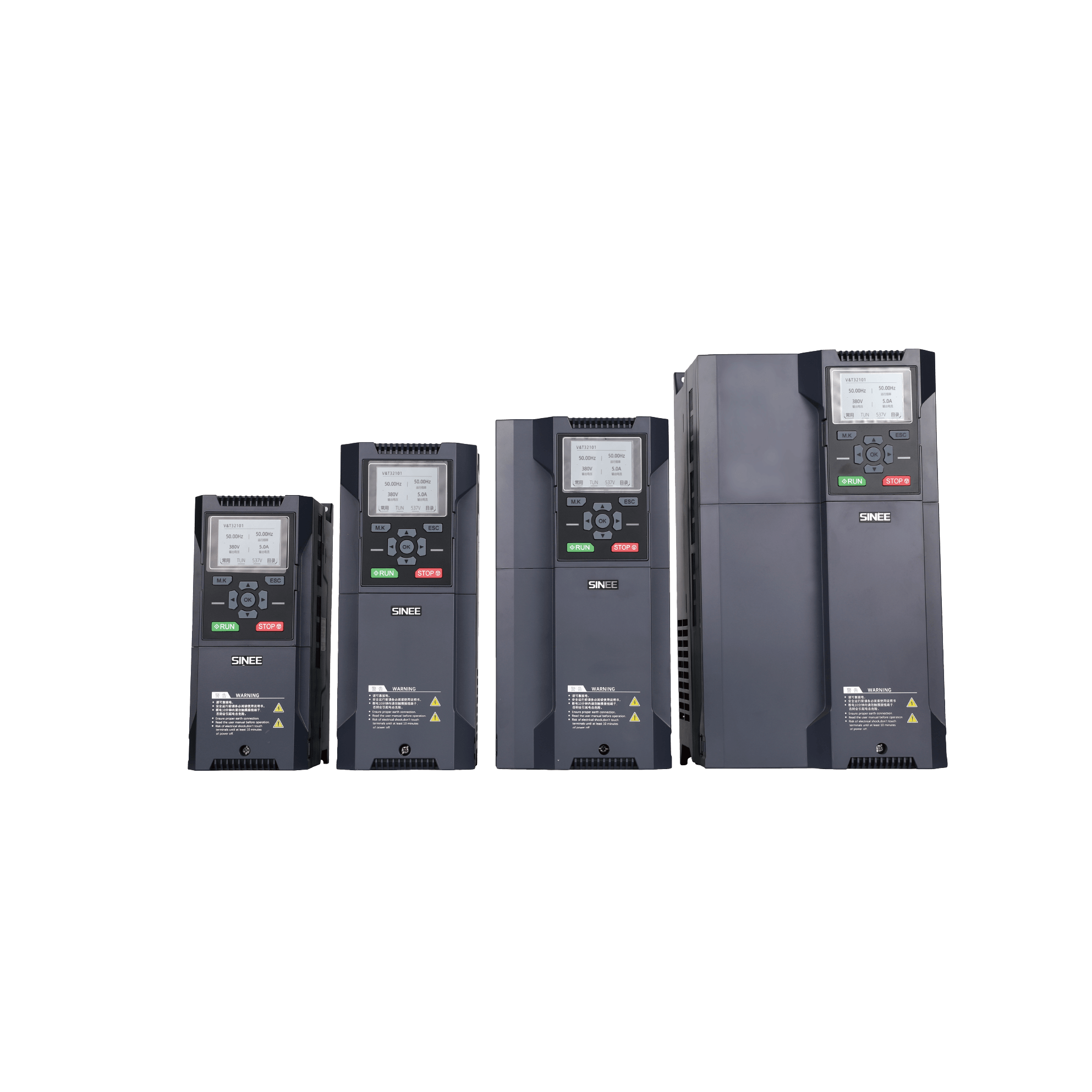

Инвертор серии EM760
Трехфазный переменный ток 340В-460В 0,75кВт-710кВт
660В-690В 18,5кВт-800кВт
Инвертор серии EM760 представляет собой высокопроизводительный инвертор с векторным управлением, выпущенный SINEE, который объединяет привод синхронного двигателя и привод асинхронного двигателя. Он поддерживает трехфазные асинхронные двигатели переменного тока и синхронные двигатели с постоянными магнитами; технологии управления приводом, такие как усовершенствованная технология векторного управления VF (VVF), технология векторного управления без датчика скорости (SVC) и технология векторного управления с датчиком скорости (FVC); выходная скорость и выходной крутящий момент; Доступ к Wi-Fi и фоновая отладка ПО; расширения, такие как карты расширения ввода-вывода, карты расширения коммуникационной шины и карты PG.
Особенности инвертора серии EM760:
1.Стандартный встроенный фильтр C3, отвечающий высоким требованиям электромагнитной совместимости.
2. Встроенный реактор постоянного тока для уменьшения искажений входного тока и увеличения коэффициента мощности.
3.Стандартная ЖК-панель, простая в эксплуатации
4. Интеграция синхронного двигателя с постоянными магнитами / асинхронного двигателя / синхронного реактивного двигателя с постоянными магнитами
/ высокоскоростного двигателя.
5. Платы расширения основной шины: PROFINET, CANopen, EtherCAT
6. Карты PG: OC, дифференциал, UVW, карта PG резольвера, карта PG синуса и косинуса
Элемент | Спецификация | |
Источник питания | Номинальное напряжение питания | Трехфазный 340В-10% до 460В+10% 50-60Гц ± 5%; скорость дисбаланса напряжения:<3% |
Выход | Максимальное выходное напряжение | Максимальное выходное напряжение такое же, как входное напряжение питания. |
Номинальный выходной ток | Непрерывный выход 100% номинального тока | |
Максимальный ток перегрузки | Модель G: 150 % номинального тока в течение 60 с Модель P: 120 % номинального тока в течение 60 с (несущая 2 кГц; пожалуйста, уменьшите номинал для несущих выше этого уровня) | |
Базовый контроль | Режим вождения | управление V/F (VVF); Векторное управление без датчика скорости (SVC) Векторное управление с датчиком скорости (FVC) |
Режим ввода | Вход частоты (скорости), вход крутящего момента | |
Запуск и остановка режима управления | Клавиатура, терминал управления (двухлинейное управление и трехлинейное управление), связь | |
Диапазон регулирования частоты | 0,00~600,00 Гц/0,0~3000,0 Гц | |
Разрешение входной частоты | Цифровой вход: 0,01 Гц Аналоговый вход: 0,1 % от максимальной частоты | |
Диапазон регулирования скорости | 1:50 (ВВФ), 1:200 (СВК), 1:1000 (ФВК) | |
Точность контроля скорости | ±0,5% (VVF), ±0,2% (SVC), ±0,02% (FVC) | |
Время разгона и торможения | 0.01s~600.00s/0.1s~6000.0s/1s~60000s | |
Характеристики напряжения/частоты | Номинальное выходное напряжение 20%~100% регулируемое, опорная частота 1Гц~600Гц/3000Гц регулируемое | |
Повышение крутящего момента | Фиксированная кривая повышения крутящего момента, любая кривая V/F опциональна | |
Пусковой крутящий момент | 150%/3Hz (VVF), 150%/0.25Hz (SVC), 180%/0Hz (FVC) | |
Точность управления крутящим моментом | ±5 % номинального крутящего момента (SVC), ±3 % номинального крутящего момента (FVC) | |
Самостоятельная регулировка выходного напряжения | При изменении входного напряжения выходное напряжение практически не меняется. | |
Автоматическое ограничение тока | Выходной ток автоматически ограничивается, чтобы избежать частых отключений по перегрузке по току. | |
Торможение постоянным током | Частота торможения: от 0,01 до максимальной частоты Время торможения: 0~30 с Ток торможения: 0%~150% номинального тока | |
Источник входного сигнала | Связь, многоскоростная, аналоговая, высокоскоростная импульсная и т.д. | |
Вход и выход | Эталонный источник питания | 10,5 В ± 0,5 В/20 мА |
Мощность управления терминалом | 24В/200мА | |
Цифровой входной терминал | 7 (стандартная конфигурация X1~X7) + 3 (плата расширения X8~X10)-канальных цифровых многофункциональных входов: X7 может использоваться как клемма высокоскоростного импульсного входа (F02.06 = 35/38/40); X1~X6 и X8~X10, всего 9 клемм, которые могут служить только обычными цифровыми входными клеммами. | |
Аналоговый входной терминал | 3 (стандартная конфигурация AI1 ~ AI3) + 1 (плата расширения AI4) — канальный аналоговый вход: 1-канальный AI1: поддержка 0 ~ 10 В или -10 ~ 10 В, опционально для выбора с помощью кода функции F02.62; 2-канальный AI2/AI3: поддержка 0 ~ 10 В или 0 ~ 20 мА или 4 ~ 20 мА, опционально для выбора с помощью функционального кода F02.63 и F02.64 опционально; 1-канальный AI4: поддержка 0 ~ 10 В или -10 ~ 10 В, опционально для выбора с помощью функционального кода F02.65 | |
Цифровой выходной терминал | 2 (стандартные Y1/Y2) многофункциональных выхода с открытым коллектором + 2 (R1: EA/EB/EC и R2: RA/RB/RC) релейных многофункциональных выхода + 2 (плата расширения) (R3: RA3/RC3 и R4: RA4/RC4) релейные многофункциональные выходы Максимальный выходной ток коллектора: 50 мА; Релейная мощность контактов 250 В перем. тока/3 А или 30 В пост. тока/1 А, с нормально разомкнутыми контактами EA-EC и RA-RC, с нормально замкнутыми контактами EB-EC и RB-RC; RA3-RC3, RA4-RC4 нормально открытый | |
Клемма аналогового выхода | 2-канальные (M1/M2) многофункциональные аналоговые выходные клеммы для вывода 0–10 В, 0–20 мА или 4–20 мА, опционально для выбора с помощью функциональных кодов F03.34 и F03.35. | |
Панель управления | ЖК дисплей | ЖК-цифровая трубка отображает соответствующую информацию об инверторе. |
Копирование параметров | Настройки параметров инвертора можно загружать и загружать для быстрого копирования параметров. | |
Защита | Защитная функция | Короткое замыкание, перегрузка по току, перенапряжение, пониженное напряжение, потеря фазы, перегрузка, перегрев, превышение скорости, потеря нагрузки, внешняя неисправность и т. д. |
Условия использования | Расположение | В помещении, на высоте менее 1 км, без пыли, агрессивных газов и прямых солнечных лучей |
Применимая среда | от -10 ℃ до +50 ℃, снижение номинальных характеристик на 5 % на каждый 1 ℃ повышения температуры выше 40 ℃, относительная влажность от 20 % до 90 % (без конденсации) | |
Вибрация | Менее 0,5 г | |
Среда хранения | -40℃~+70℃ | |
Способ установки | Настенный, напольный электрошкаф, сквозной | |
Уровень защиты | Уровень защиты | Стандарт IP21/IP20 (снимите пластиковую крышку в верхней части пластикового корпуса) |
Метод охлаждения | Метод охлаждения | Принудительное воздушное охлаждение |
Номинальное напряжение питания | Модель | Применимая мощность двигателя (кВт) | Номинальный выходной ток (А) |
Трехфазный переменный ток 340~460В | EM760-0R7G/1R5P-3B | 0.75/1.5 | 2.5/4.2 |
EM760-1R5G/2R2P-3B | 1.5/2.2 | 4.2/5.6 | |
EM760-2R2G/3R0P-3B | 2.2/3.0 | 5.6/7.2 | |
EM760-4R0G/5R5P-3B | 4.0/5.5 | 9.4/12 | |
EM760-7R5G/9R0P-3B | 7.5/9.0 | 17/20 | |
EM760-011G/015P-3B | 11.0/15.0 | 25/32 | |
EM760-015G/018P-3B | 15/18.5 | 32/38 | |
EM760-018G/022P-3B | 18.5/22 | 38/44 | |
EM760-022G/030P-3B | 22/30 | 45/59 | |
EM760-030G/037P-3/3B | 30/37 | 60/73 | |
EM760-037G/045P-3/3B | 37/45 | 75/87 | |
EM760-045G/055P-3/3B | 45/55 | 90/106 | |
EM760-055G/075P-3/3B | 55/75 | 110/145 | |
EM760-075G/090P-3/3B | 75/90 | 150/169 | |
EM760-090G/110P-3 | 90/110 | 176/208 | |
EM760-110G/132P-3 | 110/132 | 210/248 | |
EM760-132G/160P-3 | 132/160 | 253/298 | |
EM760-160G/185P-3 | 160/185 | 304/350 | |
EM760-200G/220P-3 | 200/220 | 380/410 | |
EM760-220G/250P-3 | 220/250 | 426/456 | |
EM760-250G/280P-3 | 250/280 | 465/510 | |
EM760-280G/315P-3 | 280/315 | 520/573 | |
EM760-315G/355P-3 | 315/355 | 585/640 | |
EM760-355G/400P-3 | 355/400 | 650/715 | |
EM760-400G/450P-3 | 400/450 | 725/810 | |
EM760C-450G/500P-3 | 450/500 | 820/900 | |
EM760C-500G/560P-3 | 500/560 | 900/1010 | |
EM760C-560G/630P-3 | 560/630 | 1010/1140 |
Технические характеристики | W | W1 | H | H1 | H2 | D | D1 | D2 | d | Появление |
EM760-0R7G/1R5P-3B | 95 | 82 | 230 | 222 | 218 | 171 | 132 | 96 | 4.5 | (b) |
EM760-1R5G/2R2P-3B | ||||||||||
EM760-2R2G/3R0P-3B | ||||||||||
EM760-4R0G/5R5P-3B | ||||||||||
EM760-5R5G/7R5P-3B | 110 | 95 | 275 | 267 | 260 | 187 | 146 | 105 | 5.5 | |
EM760-7R5G/9R0P-3B | ||||||||||
EM760-011G/015P-3B | 140 | 124 | 297 | 289 | 280 | 207 | 163 | 120 | 5.5 | |
EM760-015G/018P-3B | ||||||||||
EM760-018G/022P-3B | 190 | 171 | 350 | 340 | 330 | 220 | 173 | 128 | 7 | |
EM760-022G/030P-3B | ||||||||||
EM760-030G/037P-3/3B | 254 | 200 | 484 | 465 | 440 | 221 | 180.5 | 158 | 9.5 | (c) |
EM760-037G/045P-3/3B | ||||||||||
EM760-045G/055P-3/3B | 304 | 210 | 540 | 519 | 480 | 263 | 217 | 197 | 9.5 | |
EM760-055G/075P-3/3B | ||||||||||
EM760-075G/090P-3/3B | 324 | 230 | 638 | 613 | 570 | 264 | 220 | 181 | 11.5 | |
EM760-090G/110P-3 | 339 | 270 | 623 | 600 | 578 | 296 | 243 | 243 | 11.5 | |
EM760-110G/132P-3 | ||||||||||
EM760-132G/160P-3 | 422 | 320 | 786 | 758 | 709 | 335 | 271 | 256.4 | 11.5 | |
EM760-160G/185P-3 | ||||||||||
EM760-200G/220P-3 | 441 | 320 | 1025 | 989 | 942 | 357 | / | 285 | 11.5 | |
EM760-220G/250P-3 | ||||||||||
EM760-250G/280P-3 | 560 | 450 | 1204 | 1170.5 | 1100 | 400 | / | 333 | 13 | |
EM760-280G/315P-3 | ||||||||||
EM760-315G/355P-3 | 660 | 443 | 1597 | 1567 | 1504 | 430 | 375.5 | 323.5 | 13 | |
EM760-355G/400P-3 | ||||||||||
EM760-400G/450P-3 | ||||||||||
EM760C-450G/500P-3 | 805 | 756 | 2145 | 1945 | 1804 | 700 | 440 | 165 | 13 | (d) |
EM760C-500G/560P-3 | ||||||||||
EM760C-560G/630P-3 |
