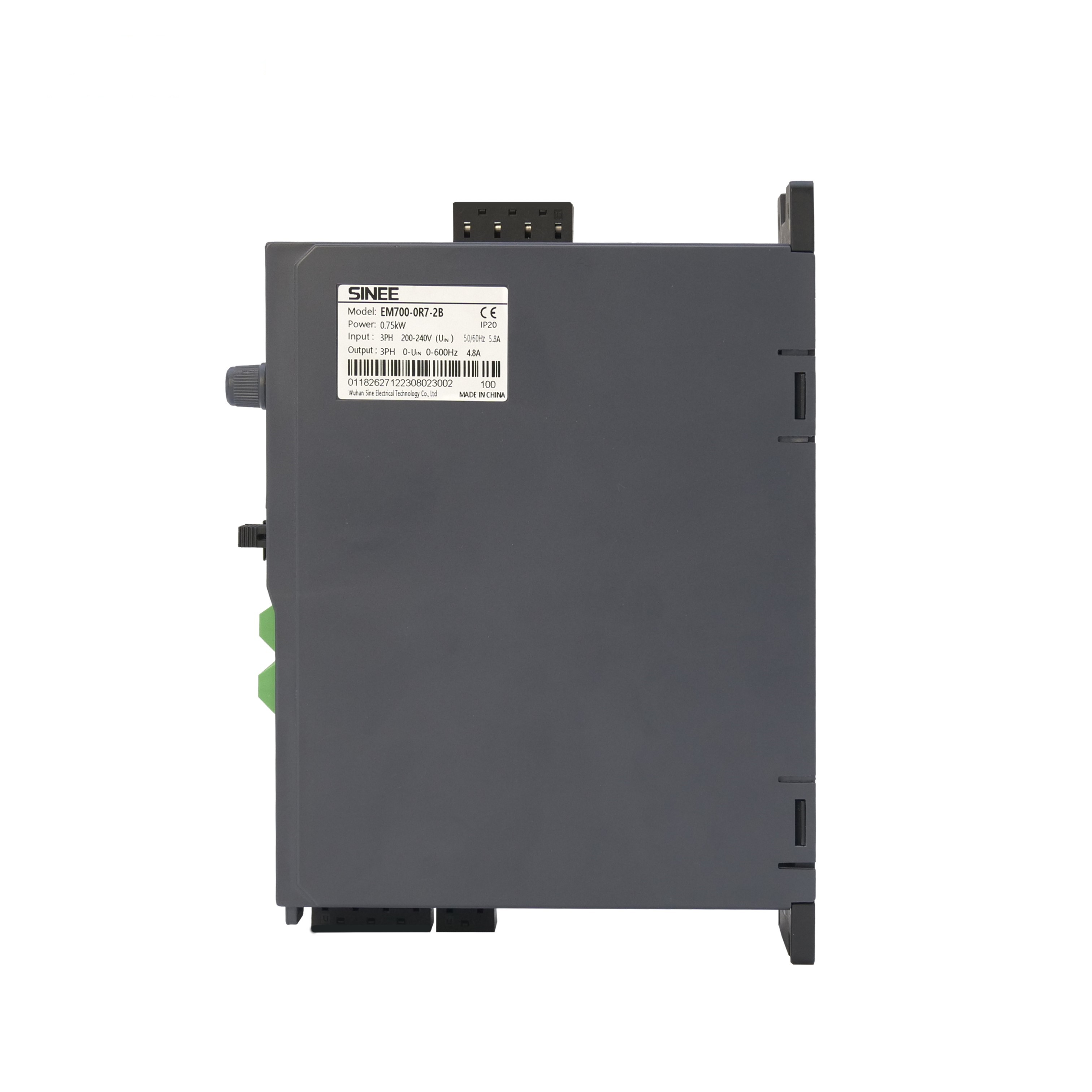

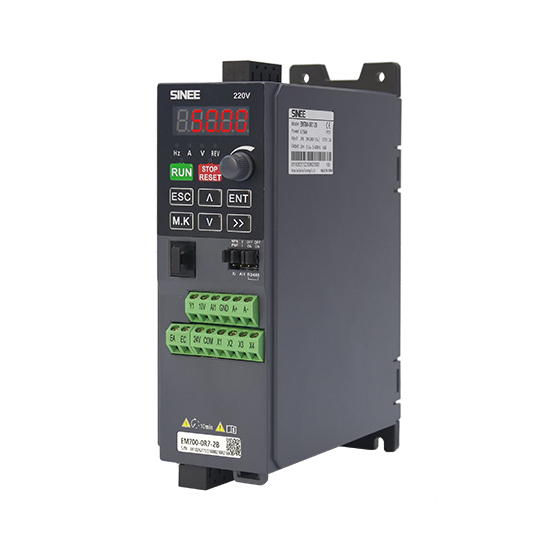

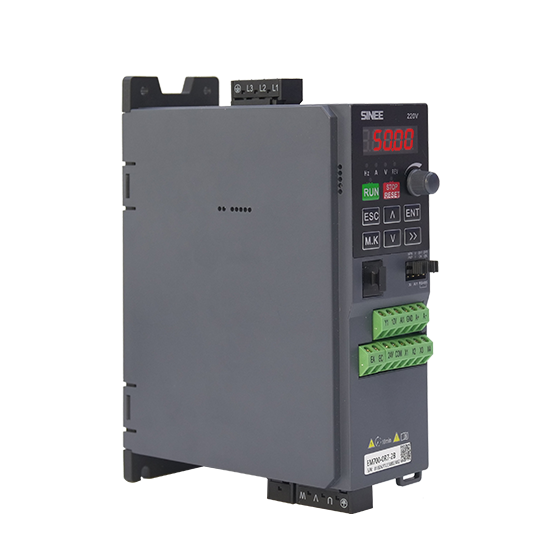

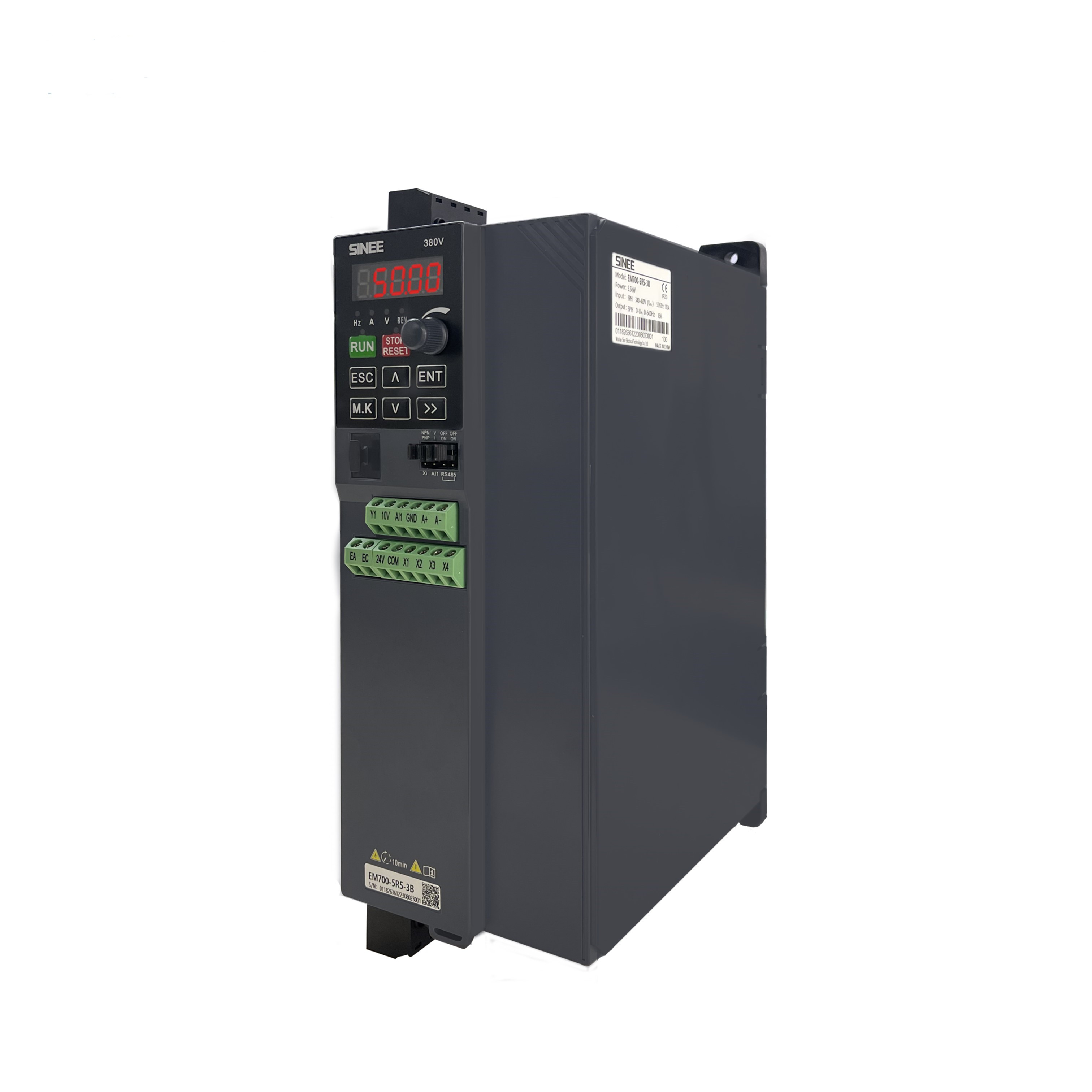

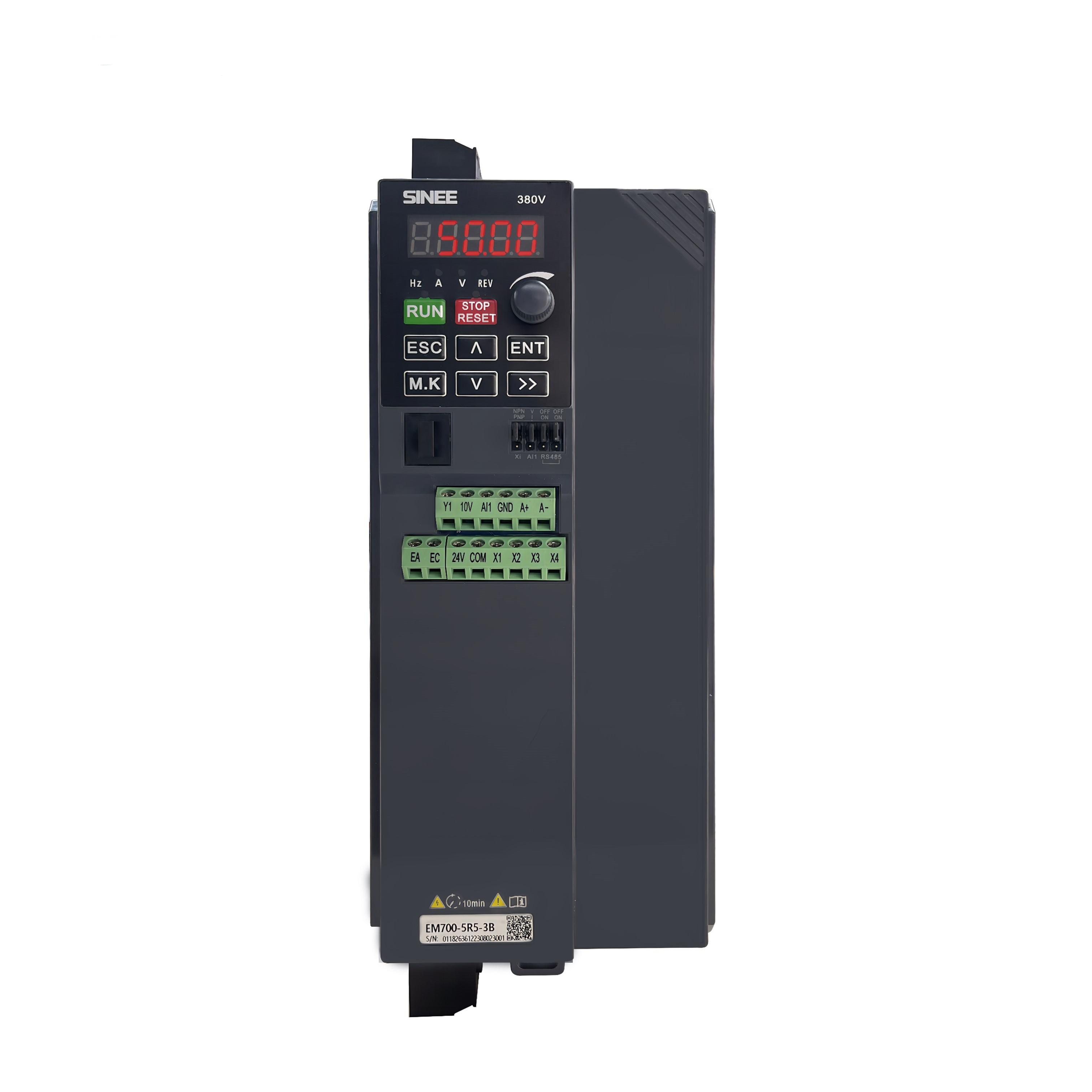

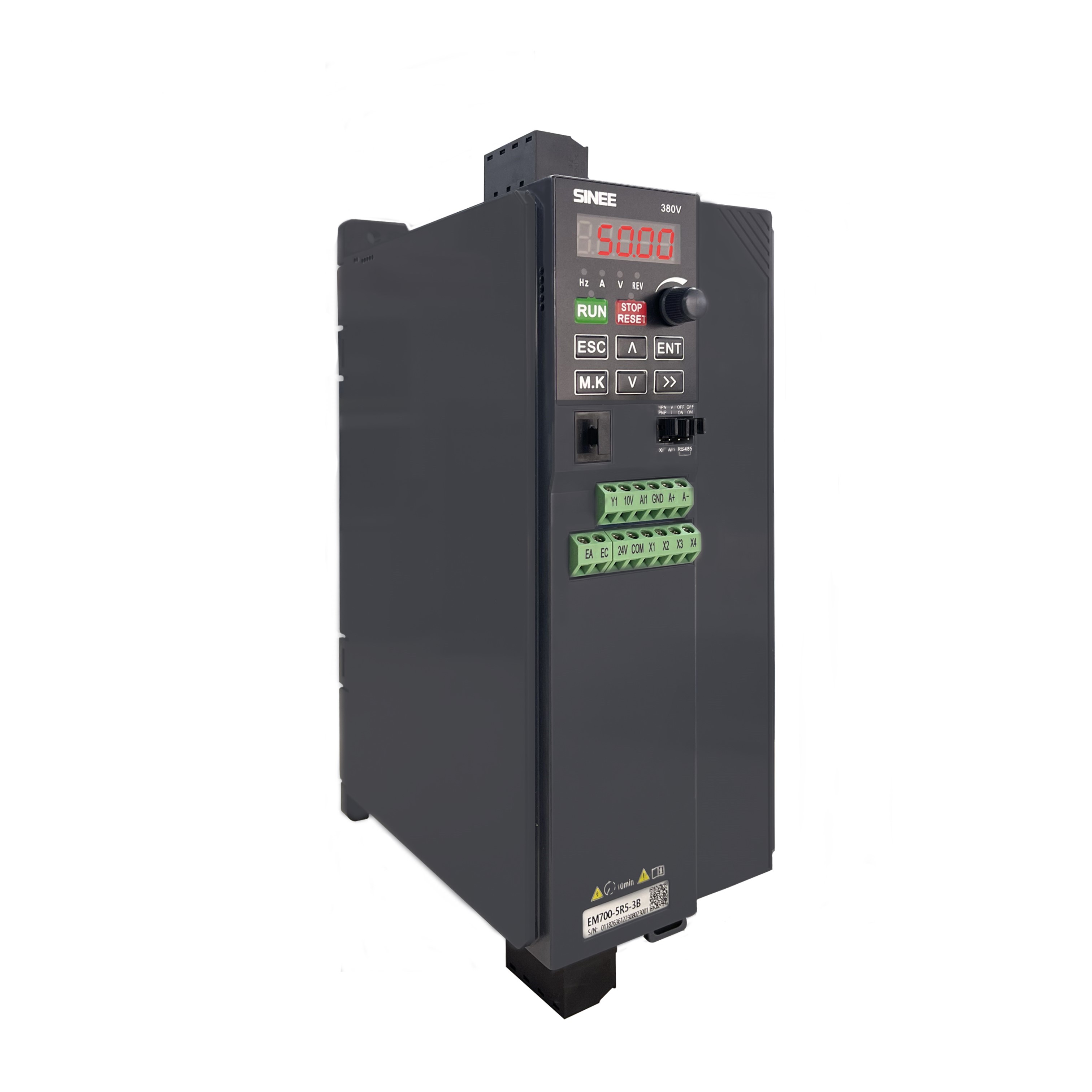

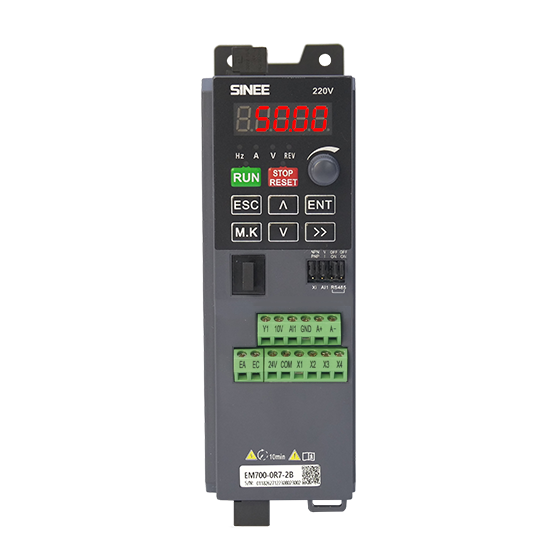

EM700-(0.4kW-5.5kW)
Экономичный преобразователь частоты

• Открытый цикл

• 1-фазный/3-фазный, 200–240 В, 0,4–2,2 кВт

• 3-фазный переменный ток, 340–460 В, 0,75–5,5 кВт.

• Управление ВВФ

• Светодиодные цифровые дисплеи

• 20 % экономии места.

консультац
Функции
Проверка на левое скольжение >

Инвертор серии EM700 — это высоконадежный компактный инвертор общего назначения, выпущенный компанией Sine Electric: EM700 поддерживает асинхронные машины трехфазного переменного тока.


Инверторы серии EM700 имеют следующие особенности:

• Компактный размер, поддерживает установку рядом друг с другом;

• Съемные силовые клеммы для быстрой установки и обслуживания.

• Температура окружающей среды 50 ℃, снижение номинальных характеристик не требуется;

• Поддержка регулировки скорости цифрового потенциометра, быстрая и точная регулировка скорости;

• Полные функции защиты: несколько защит, таких как короткое замыкание, перегрузка по току, перенапряжение, перегрузка и перегрев.


EM700 VFD.png

Технические характеристики
Проверка на левое скольжение >
ПредметыСпецификация
Источник питанияНоминальное   напряжение питанияТрехфазное   340 В-10%~460В+10%
Однофазное/трехфазное 200 В-10%~240В+10%
50～60Гц±5%, степень дисбаланса напряжения<3%
ВыходМаксимальное   выходное напряжениеМаксимальное   выходное напряжение такое же, как входное напряжение питания.
Номинальный выходной ток100%   номинальный ток, непрерывная выходная мощность
Максимальный ток перегрузки150%   номинальный ток большой нагрузки в течение 60 с.
120% номинальный ток при малой нагрузке в   течение 60 с.
Основные функции управленияРежим   вожденияV/F-управление   (VVF);
ВходВход   частоты (скорости), вход крутящего момента
Метод управления запуском/остановкойКлавиатура,   терминалы управления (вторая линия управления, третья линия управления),   связь
Диапазон регулирования частоты0,00～600,00Гц/0,0～3000,0Гц
Разрешение входной частотыЦифровой   вход: 0,01 Гц/0,1 Гц
Аналоговый вход: 0,1% от максимальной частоты
Диапазон скоростей1:50   (ВВФ), 1:200 (СВК)
Точность регулирования скорости±0,2%   номинальной синхронной скорости
Время ускорения и замедленияот   0,01 до 600,00 с/от 0,1 до 6000,0 с/от 1 до 60 000 с
Характеристики напряжения/частотыНоминальное   выходное напряжение регулируется от 20% до 100%.
Основная частота: 1–600 Гц/3000 Гц,   регулируемая.
Увеличение крутящего моментаФиксированная   кривая повышения крутящего момента
Любая кривая V/F опционально
Пусковой крутящий момент150%/1   Гц (ВВФ)
Выходное напряжение саморегулируемоеПри   изменении входного напряжения выходное напряжение остается практически   неизменным.
Автоматическое ограничение токаАвтоматически   ограничивать выходной ток, чтобы избежать частых срабатываний защиты от   перегрузки по току.
Торможение постоянным токомЧастота   торможения: 0,01–максимальная частота. Время торможения: 0–30 с.
Ток торможения: 0%~150% номинального тока
Источник входного сигналаСвязь,   многоскоростная, аналоговая и т. д.
Функции ввода и выводаЭталонный   источник питания10   В/20 мА
Мощность управления терминалом24   В/100 мА
Цифровой входной терминал4   цифровых многофункциональных входа: X1～X4
Аналоговый входной терминал1   аналоговый вход
1-канальный (AI1) источник напряжения 0–10 В,   вход 0–5 В или источник тока 4–20 мА, вход опционально
Цифровой выходной терминал1   многофункциональный выход с открытым коллектором и 1 многофункциональный   релейный выход
Максимальный выходной ток коллекторного выхода   50 мА
Мощность контактов реле 250 В переменного   тока/3 А или 30 В постоянного тока/1 А
EA-EC нормально открытый
КлавиатураСветодиодный   дисплейСветодиодная   цифровая трубка отображает соответствующую информацию об инверторе
ProtectionЗащитные   функцииКороткое   замыкание, перегрузка по току, перенапряжение, пониженное напряжение, потеря   фазы, перегрузка, перегрев, потеря нагрузки и внешняя защита и т. д.
Условия использованияМесто   установкиВ   помещении на высоте менее 1 км, без пыли, агрессивных газов и прямых   солнечных лучей. Когда высота превышает 1000 метров, использование будет   снижаться на 1% на каждые 100 метров выше, а максимальная высота   использования составляет 3000 метров.
Применимая среда -10℃～+50℃, относительная влажность 5%～95% (без конденсации). Когда температура окружающей среды   превышает 50 ℃,   требуется снижение номинальных характеристик. Снижение номинальных   характеристик снижается на 3% на каждый рост на 1 ℃. Максимальная рабочая температура окружающей среды составляет   60 ℃.
ВибрацияМенее   0,5 г
Среда хранения-40℃～+70℃
Способ установкиНастенный   монтаж, установка в шкаф
Уровень защитыIP20
Метод охлажденияПринудительное   воздушное охлаждение


Таблица моделей
Проверка на левое скольжение >

EM700 Model.png

Номинальное   напряжение питанияМодельПрименимая мощность   двигателя (кВт)Номинальный выходной   ток при большой нагрузке (А)Номинальный выходной   ток при легкой нагрузке (А)
Однофазный/трехфазный
    200–240 В переменного тока		EM700-0R4-2B0.42.83.2
EM700-0R7-2B0.754.85
EM700-1R5-2B1.588.5
EM700-2R2-2B2.21011.5
Трехфазный
    340～460В переменного тока		EM700-0R7-3/3B0.752.53
EM700-1R5-3/3B 1.54.24.6
EM700-2R2-3/3B 2.25.66.5
EM700-4R0-3/3B 49.410.5
EM700-5R5-3/3B 5.51315.7


Установочные размеры
Проверка на левое скольжение >

Size a.png

（a）E700-0R4-2B～EM700-0R7-2B/EM700-0R7-3B～EM700-1R5-3B Размер

Size b.png

（b）E700-1R5-2B～EM700-2R2-2B/EM700-2R2-3B～EM700-4R0-3B Размер

size c.png

(c) Размер E700-5R5-3B


Направление и место установки EM700
