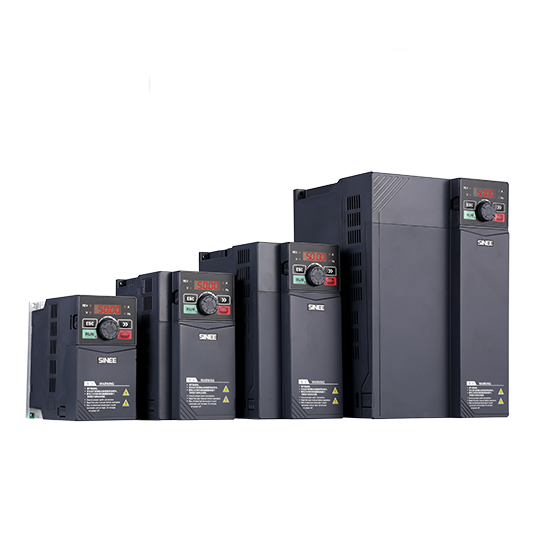

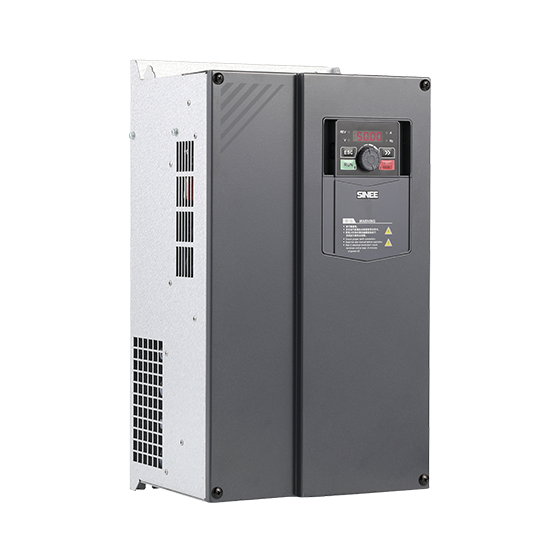

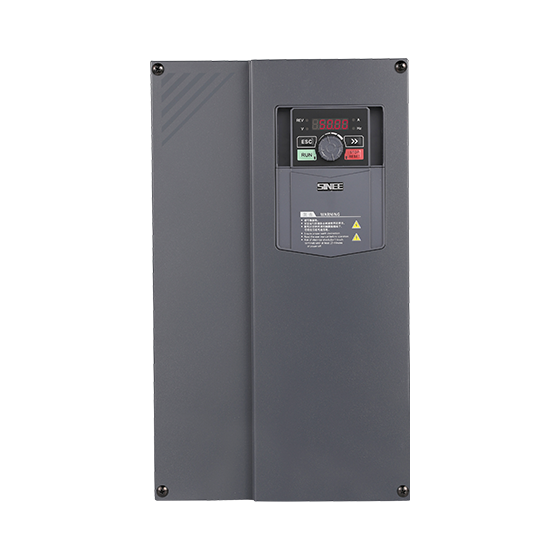

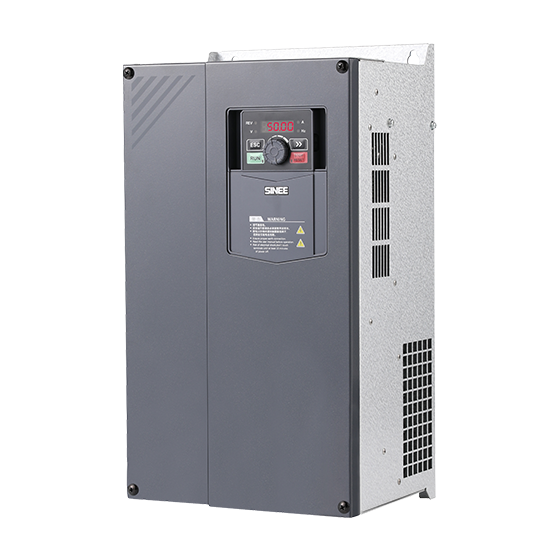

EM750-(0.4kW-450kW)
Инжиниринговый инвертор

• Уровень SIL3 (встроенная функция безопасного отключения крутящего момента STO)

• Поддержка интеграции вентилятора и насосов G/P

• 1-фазный/3-фазный переменный ток 200 В–240 В 0,4 кВт–2,2 кВт

• 3-фазный переменный ток 340 В–460 В 0,75 кВт–450 кВт

• Управление VVF/SVC

• Разомкнутый контур

• Светодиодные цифровые дисплеи

• Съемная панель

• Поддержка PM/AM

• Modbus RTU

консультац
Функции
Проверка на левое скольжение >

Серия EM750 Инвертор для инженерии


Однофазный/трехфазный 200 В-240 В 0,4 кВт-2,2 кВт

Трехфазный переменный ток 340 В-460 В 0,75 кВт-450 кВт


• Номинальное напряжение электропитания: трехфазное переменное напряжение 340~460 В, трехфазное/однофазное переменное напряжение 200~240 В;

• Применимые двигатели: трехфазные асинхронные двигатели переменного тока (EM750) и синхронные двигатели с постоянными магнитами.

EM750 Engineering VFD.png

Технические характеристики
Проверка на левое скольжение >
ЭлементТехнические   характеристики
Источник питанияНоминальное   напряжение источника питанияТрехфазный 340 В-10%～460 В+10%,
    Однофазный/трехфазный 200 В-10%～240 В+10%; 50～60 Гц±5%,
    Степень несимметрии напряжения<3%
ВыходМаксимальное   выходное напряжениеМаксимальное   выходное напряжение равно входному напряжению питания.
Номинальный выходной ток100%   номинальный постоянный выходной ток
Максимальный ток перегрузки150% номинального тока при большой нагрузке в   течение 60 с (185 кВт-450 кВт 140% номинального тока при большой нагрузке в   течение 60 с)
    120% номинального тока при малой нагрузке в течение 60 с
Основные функции управленияРежим   движенияУправление   V/F (VVF); Бессенсорное векторное управление скоростью (SVC)
Метод вводаВход   частоты (скорости), вход крутящего момента
Режим управления «старт-стоп»Клавиатура,   терминал управления (двухпроводное управление, трехпроводное управление),   связь
Диапазон регулирования частоты0,00～600,00Гц/0,0～3000,0Гц
Разрешение входной частотыЦифровой вход: 0,01 Гц/0,1 Гц
    Аналоговый вход: 0,1% от максимальной частоты
Диапазон скоростей1:50（ВВФ）、1:200（SVC）
Точность контроля скорости±0,2%   от номинальной синхронной скорости
Время ускорения и замедления0,01с～600,00с/0,1с～6000,0с/1с～60000с
Характеристики напряжения/частотыНоминальное выходное напряжение 20%~100%   регулируемое
    Базовая частота 1Гц~600Гц/3000Гц регулируемая
Увеличение крутящего моментаФиксированная кривая усиления крутящего   момента
    Можно выбрать любую кривую V/F
Пусковой крутящий момент150%/1Гц（VVF）
    150%/0,25Гц（SVC）
Точность контроля крутящего момента±5%   номинального крутящего момента (SVC)
Саморегулировка выходного напряженияВходное   напряжение изменяется, а выходное напряжение остается практически неизменным.
Автоматическое ограничение токаАвтоматически   ограничивает выходной ток, чтобы избежать частых срабатываний защиты от   перегрузки по току
Торможение постоянным токомЧастота торможения: 0,01~максимальная частота   Время торможения: 0~30 с
    Ток торможения: 0%~150% номинального тока
Источник входного сигналаСвязь,   многоскоростная, аналоговая и т.д.
Функции ввода и выводаИсточник   питания эталонный10В/20мА
Блок питания управления терминалом24В/100мА
Цифровой входной терминал5 цифровых многофункциональных входов:   X1~X5
    X5 может использоваться как высокоскоростной импульсный вход (до 100 кГц)
Аналоговый входной терминал2 аналоговых входа:
    1 (AI1) источник напряжения -10~10 В вход;
    1 (AI2) источник напряжения 0~10 В вход или источник тока 0~20 мА вход   опционально;
Цифровой выходной терминал1 (Y1) многофункциональный выход с открытым   коллектором, поддерживает высокоскоростной импульсный выход и 1   многофункциональный выход реле.
    Максимальный выходной ток коллекторного выхода 50 мА;
    Мощность контактов реле 250 В переменного тока/3 А или 30 В постоянного   тока/1 А,
    EA-EC нормально разомкнутый, EB-EC нормально замкнутый
Аналоговый выходной терминал2-канальный многофункциональный аналоговый   выходной терминал
    M1: 0~10 В/0~20 мА многофункциональный аналоговый выходной терминал
    M2: 0~10 В/0~20 мА многофункциональный аналоговый выходной терминал
КлавиатураСветодиодный   дисплейСветодиодная   цифровая трубка отображает соответствующую информацию об инверторе.
ЗащитаФункция   защитыКороткое   замыкание, перегрузка по току, перенапряжение, пониженное напряжение, потеря   фазы, перегрузка, перегрев, падение нагрузки и внешняя защита и т. д.
Условия использованияМесто   установкиВ   помещении, ниже 1 км над уровнем моря, без пыли, едких газов и прямого   солнечного света. Когда высота превышает 1 км, рейтинг будет снижаться на 1%   на каждые 100 м увеличения, а максимальная высота составляет 3 км
Применимая среда -10℃～+50℃, 5%～95%RH   (без конденсации). Когда температура окружающей среды превышает 50℃, необходимо снизить номинальные   характеристики источника питания, а сниженное значение уменьшается на 3% на   каждый 1℃ повышения.   Максимальная температура окружающей среды составляет 60℃.
ВибрацияМенее   0,5 г
Среда хранения-40℃～+70℃
УстановкаНастенный,   встраиваемый в шкаф
Уровень   защитыIP20/IP21   (с пластиковой перегородкой)
Метод   охлажденияПринудительное   воздушное охлаждение


Модельный стол
Проверка на левое скольжение >

EM750 Models.png

Номинальное   напряжение источника питанияМодельПрименимая мощность двигателя (кВт)Номинальный выходной   ток (А)
Одно-/трехфазный переменный   ток
    200В～240В		EM750-0R4G/0R7P-2B0.4/0.752.8/4.8
EM750-0R7G/1R5P-2B0.75/1.54.8/8.0
EM750-1R5G/2R2P-2B1.5/2.28.0/10.0
EM750-2R2G/3R0P-2B2.2/3.010.0/13.0
Трехфазный переменный ток
    340～460 В		EM750-0R7G/1R5P-3B0.75/1.52.5/4.2
EM750-1R5G/2R2P-3B1.5/2.24.2/5.6
EM750-2R2G/3R0P-3B2.2/3.05.6/7.2
EM750-4R0G/5R5P-3B4.0/5.59.4/12
EM750-5R5G/7R5P-3B5.5/7.513/17
EM750-7R5G/9R0P-3B7.5/9.017/20
EM750-011G/015P-3B 11/1525/32
EM750-015G/018P-3B15/18.532/38
EM750-018G/022P-3B18.5/2238/44
EM750-022G/030P-3B22/3045/59
EM750-030G/037P-3/3B30/3760/73
EM750-037G/045P-3/3B37/4575/87
EM750-045G/055P-345/5590/106
EM750-055G/075P-355/75110/145
EM750-075G/090P-375/90150/169
EM750-090G/110P-390/110176/208
EM750-110G/132P-3110/132210/248
EM750-132G/160P-3132/160253/298
EM750-160G/185P-3160/185304/350
EM750-185G-3185350
EM750-200G-3200380
EM750-200P-3200380
EM750-220G-3220426
EM750-220P-3220426
EM750-250G-3250465
EM750-250P-3250465
EM750-280G-3280520
EM750-280P-3280520
EM750-315G-3315585
EM750-315P-3315585
EM750-355G-3355650
EM750-355P-3355650
EM750-400G-3400725
EM750-400P-3400725
EM750-450G-3450820
EM750-450P-3450820


Размеры установки
Проверка на левое скольжение >

EM750 Installation dimensions.png

МодельWW1HH1H2DD1D2d
EM750-0R4G/0R7P-2B7565142132
146671524.5
EM750-0R7G/1R5P-2B
EM750-1R5G/2R2P-2B9382172163
136851414.7
EM750-2R2G/3R0P-2B
EM750-0R7G/1R5P-3B7565142132
146671524.5
EM750-1R5G/2R2P-3B
EM750-2R2G/3R0P-3B9382172163
136851414.7
EM750-4R0G/5R5P-3B
EM750-5R5G/7R5P-3B10998207196
1541031605.5
EM750-7R5G/9R0P-3B
EM750-011G/015P-3B136125250240
1691151745.5
EM750-015G/018P-3B
EM750-018G/022P-3B190175293280
1841451896.5
EM750-022G/030P-3B
EM750-030G/037P-32452004544404202051562127.5
EM750-030G/037P-3B
EM750-037G/045P-3
EM750-037G/045P-3B
EM750-045G/055P-33002665245084802291742369
EM750-055G/075P-3
EM750-075G/090P-33352865805635362281772359
EM750-090G/110P-333528663060857031024731711
EM750-110G/132P-3
EM750-132G/160P-343033077074771031124831913
EM750-160G/185P-3
EM750-185G/200P-3422320786758709335271256.411.5
EM750-200G-34413201025989942357
28511.5
EM750-200P-3
EM750-220G-3
EM750-220P-3
EM750-250G-3
EM750-250P-3
EM750-280G-356045012041170.51100400
33313
EM750-280P-3
EM750-315G-3
EM750-315P-3
EM750-355G-3660443159715671504430375.5325.513
EM750-355P-3
EM750-400G-3
EM750-400P-3
EM750-450G-3
EM750-450P-3
